アルミをご利用のお客様へ - 溶射・表面処理のことなら昭和32年創業の倉敷ボーリング機工株式会社へ

はアルミ（アルミニウム）合金基材に対して、基材に熱影響を与えることなく表面に硬く緻密な皮膜を成膜するプロセスです。
膜厚10～150μmの皮膜を成膜出来ます。

はほぼすべてのアルミ（アルミニウム）合金に適用でき、硬質陽極酸化の適用が難しいCuを多く含む合金にさえも成膜することが出来ます。

また、は複雑形状や対象部材の内面に成膜が可能です。
プロセスは、お客様のご希望のアプリケーションに最適な性能を発揮するように制御可能ですのでご用命ください。

高硬度

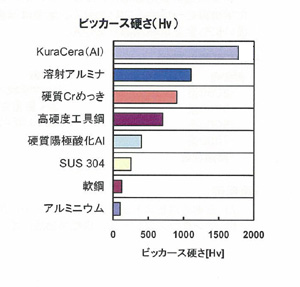

アルミ（アルミニウム）基材の場合、最高で硬質陽極酸化の約3倍、硬質Crめっきの約2倍の硬さを発揮することができます。

優れた耐摩耗性

溶射アルミナ皮膜の約4倍の耐摩耗性を発揮します。
(スガ式摩耗試験機による）

優れた耐食性

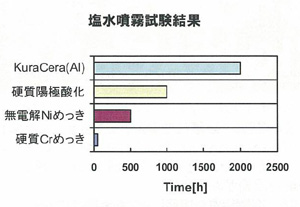

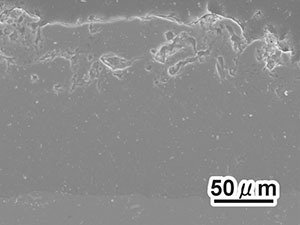

は、緻密なセラミックス層と多孔質なセラミックス層からなり、この緻密層が非常に優れた耐食性を有しています。 陽極酸化に比べ格段に緻密な皮膜であり、アルミ（アルミニウム）合金では、塩水噴霧試験で2,000時間以上の耐食性を示します。

皮膜の付き周り性

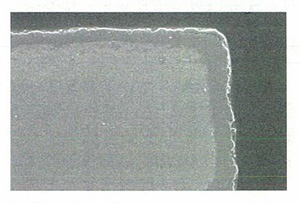

複雑形状に成膜が可能であり、陽極酸化のようにエッジ部で割れなどが発生しません。

高い皮膜密着力

は強力な分子結合で基材に密着しており、卓越した密着力を実現します。
また、の表面は多孔質であるため、多種塗装やフッ素樹脂などに対してアンカー効果を発揮し、非常に剥がれにくい複合皮膜を形成することができます。

環境適合性

特殊な電解質溶液は、クロムやその他の重金属はもちろん、アンモニアや毒性のある化学物質を一切含んでいません。
溶液は無害で、廃液時も特別な前処理がいらず、取り扱いにも全く危険がありません。

加工可能な基材

Al合金：　2000系、5000系、6000系、7000系、鋳造合金

適用例
